【行業重器】RFG-1001型移動式SF?/N?電力檢修氣務工作站

發布時間:2022-03-23 15:04:43

字號:


2021年3月,國家電網公司發布“碳達峰、碳中和”行動方案指出:推動公司節能減排加快實施,著力降低自身碳排放水平,加強六氟化硫氣體回收處理、循環再利用和電網廢棄物環境無害化處置,保護生態環境。

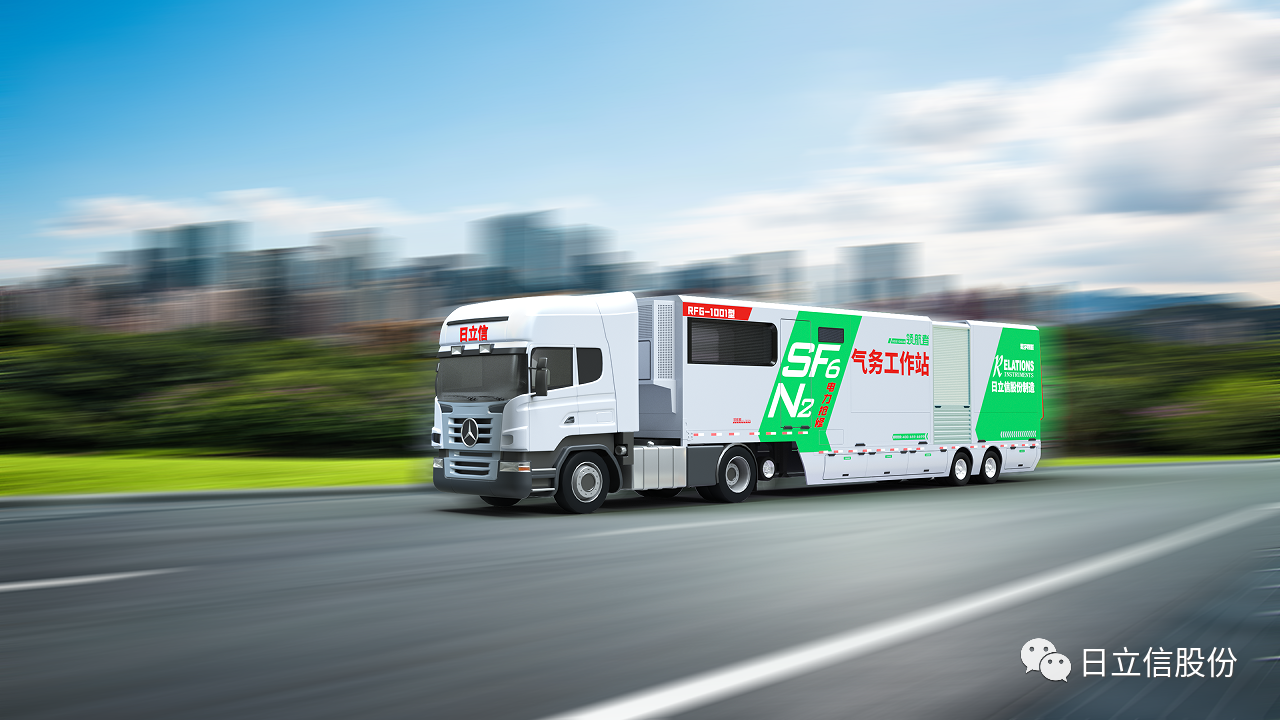

圖1  RFG-1001型移動式SF?/N?電力檢修氣務工作站


為響應國家“2030碳達峰、2060碳中和”氣候行動號召,符合國家電網高質量發展、“打造特高壓輸電升級版”、“提升電網應急裝備水平”、“六氟化硫氣體數字化管控”的目標要求,河南省日立信股份有限公司以標準化的設備配置、規范化的作業流程、數字化的氣務管控為設計目標自主研發制造出了RFG-1001型移動式SF?/N?電力檢修氣務工作站。

RFG-1001型移動式SF?/N?電力檢修氣務工作站以先進的快速回收凈化、充氣技術為核心,為500kV、800kV、1000kV GIS以及GIL建設及運維提供了氣務作業航母,全面提高了安裝、檢修過程中六氟化硫氣體作業的標準化、規范化、數字化水平。


功能區劃

氣務工作站整體長13m、寬2.5m、高4m,整體分為五個模塊區域,分別是控制室、綜合作業區、前置設備區、氣體存儲區、輔助設備區。

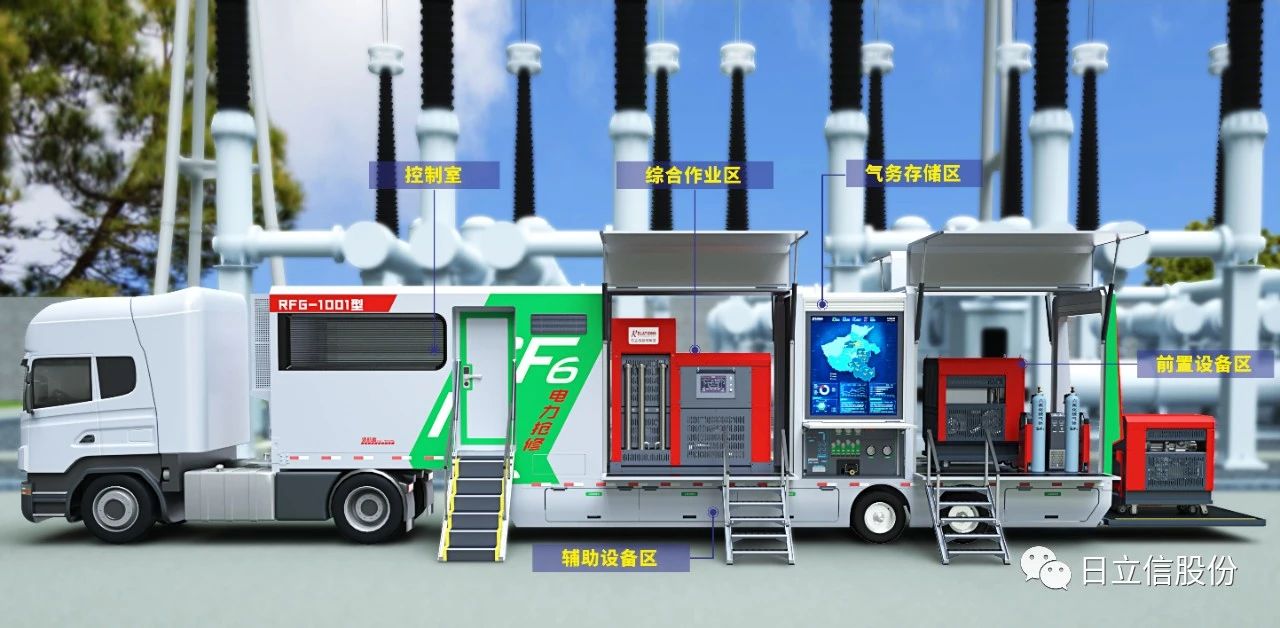

氣務工作站功能區劃

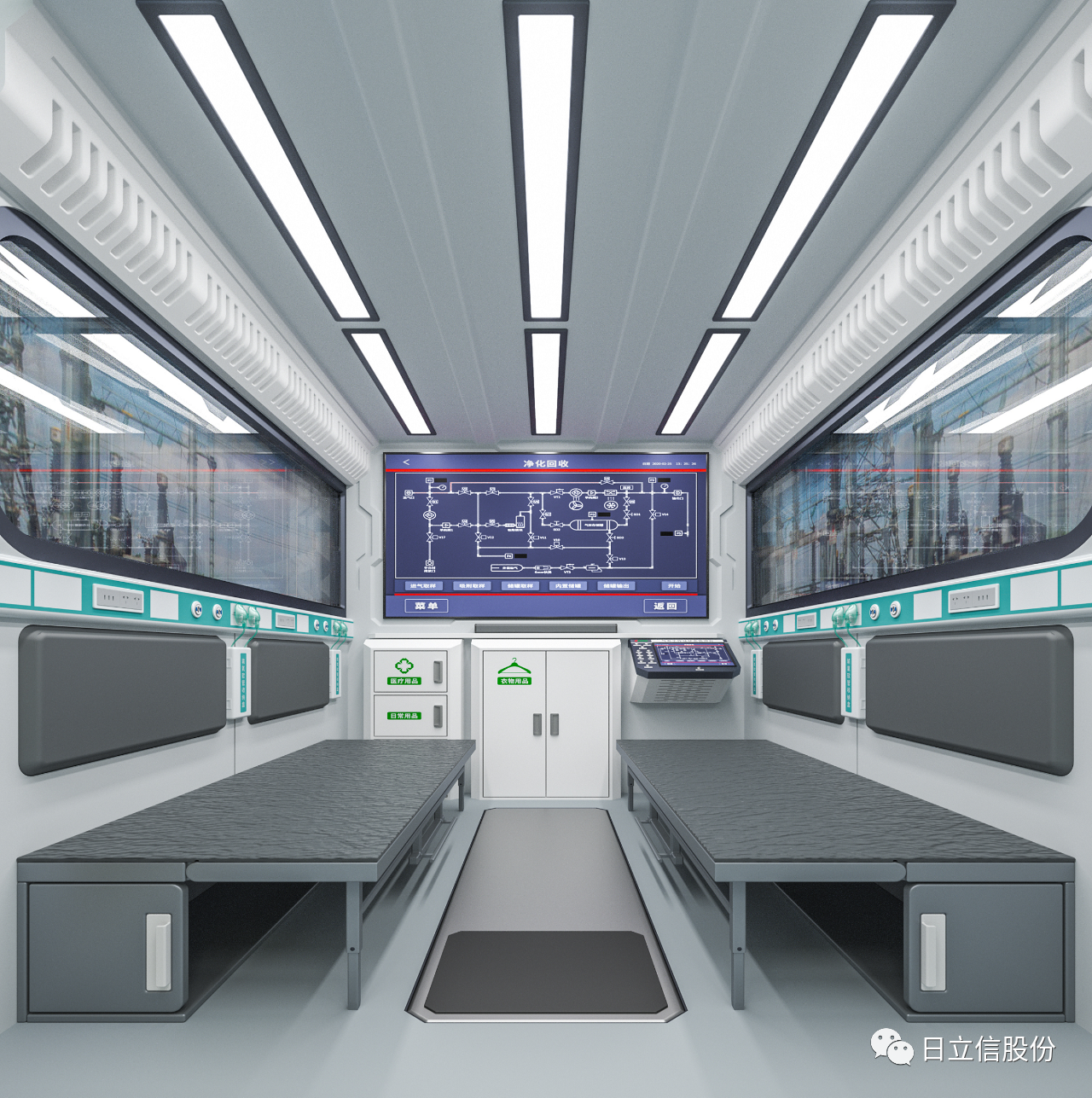

控制室長度為5m,采用單側門液壓下翻舷梯設計,可翻轉135°,作為蹬車步梯使用。內部配置數字化管控系統,具備可視化、數字化遠程作業以及監控管理;配置空調以及供氧設施,可在嚴寒、酷暑、高寒等惡劣作業條件下晝夜工作。


控制室

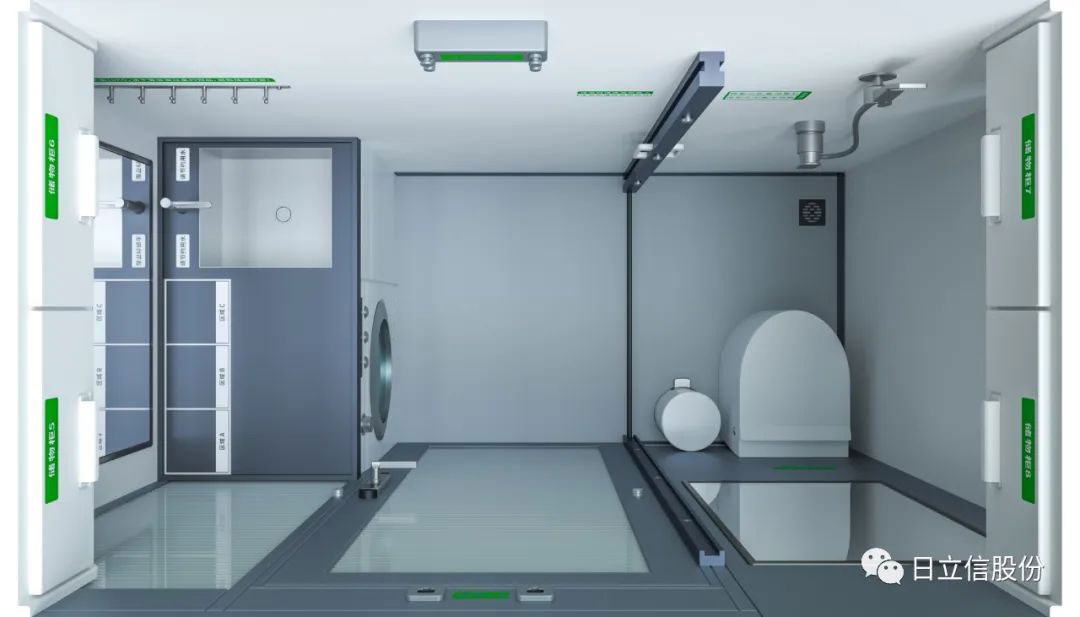

盥洗室配置洗衣機、淋浴等生活設施為現場運維人員提供舒適的工作、休息環境。



盥洗室

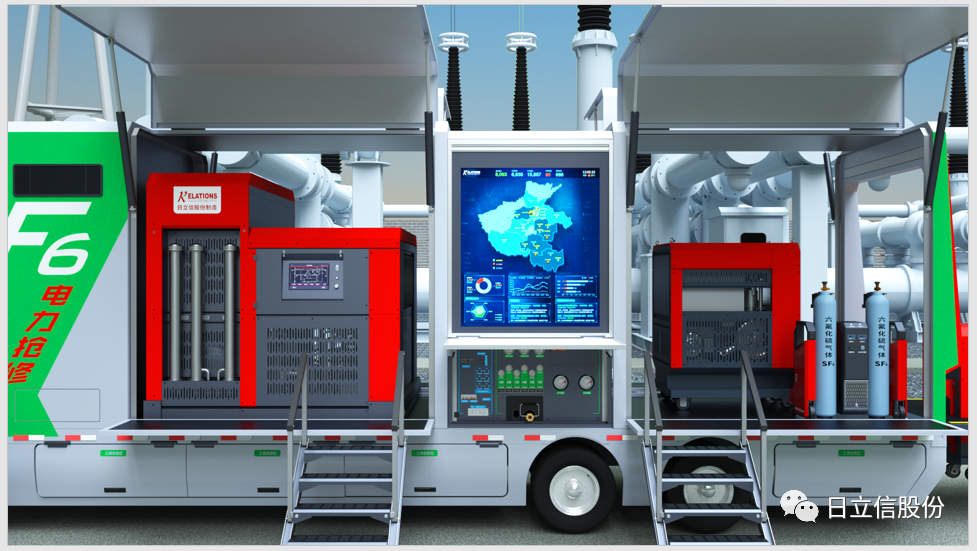

綜合作業區和前置設備區長度均為3.15m,用于放置標準化氣務作業設備。區域兩側為可開啟翼展結構,上欄板及下欄板均可翻轉90°;前置設備區后部為可翻轉升降式液壓尾板,載重2噸,可用于裝卸前置作業設備。



綜合作業區和前置設備區

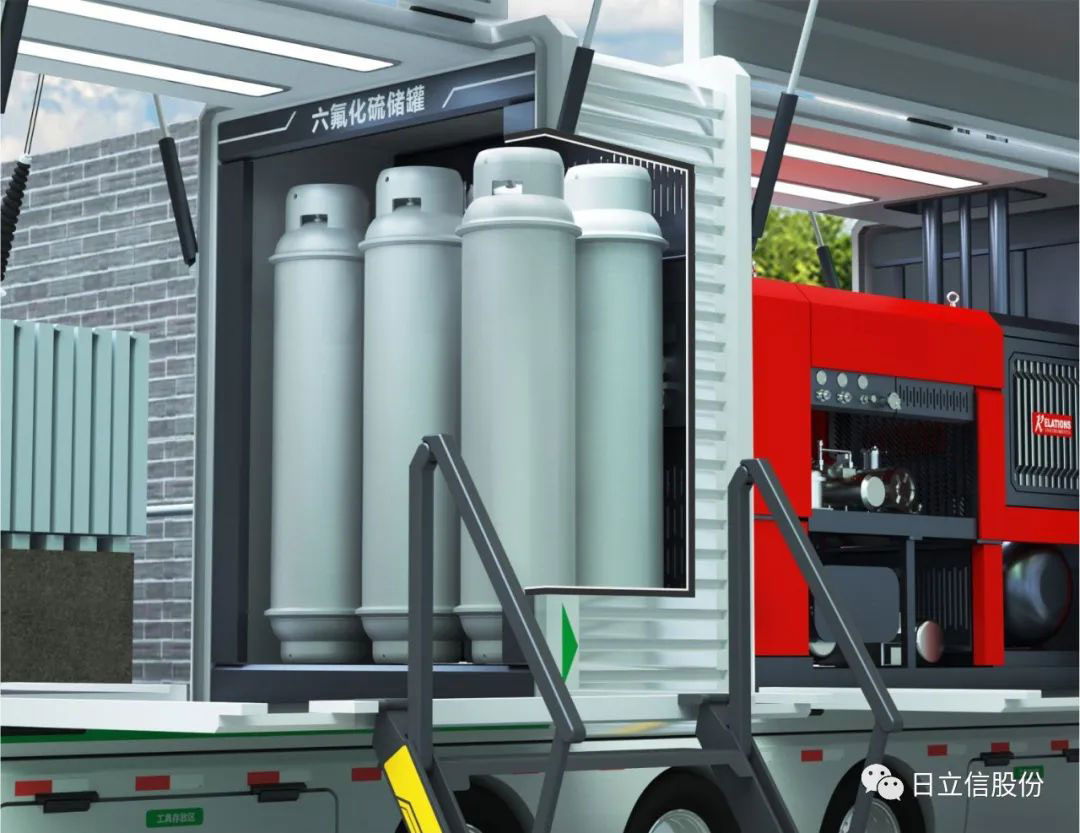

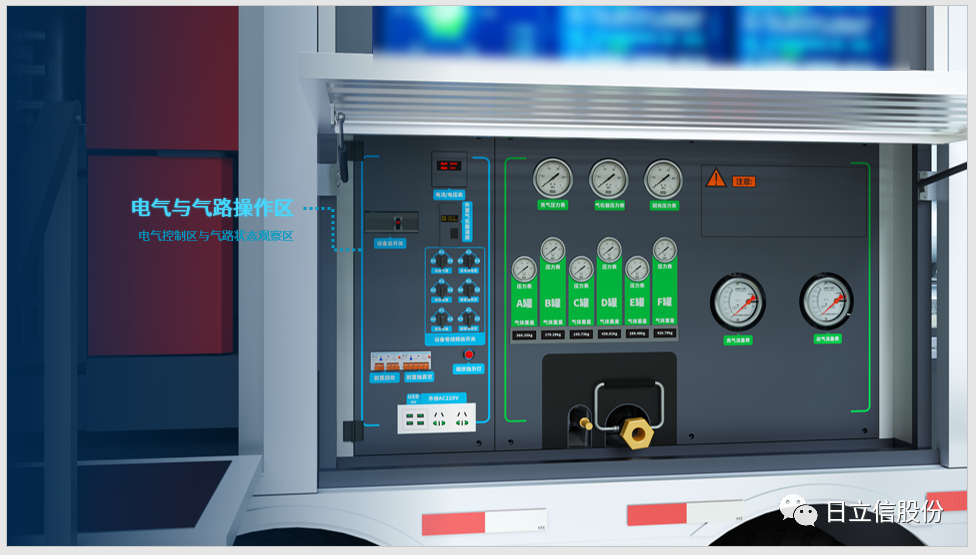

氣體存儲區長度為1.7m,位于綜合作業設備區與前置設備區之間,內置大容量儲氣罐,可儲存六氟化硫1600kg,兩側均為卷簾遮擋結構設計,具備防塵、防風、防雨功用。配置回收管路、氣務站主電氣系統、戶外LED屏及壓力表、稱重、流量計等檢測計量儀器,具備氣體儲存、電氣控制、作業工況實時觀測功能。


氣體存儲區


輔助設備區位于廂體側弧形防護裙板處,輪胎前部裙板分為3塊,內側空間安裝氣務工作站可電動收放的充氣管路及電源電纜, 便于長距離輸送氣管及電纜的收放規范化管理,尾部1塊裙板,可存放代步設施,運維作業人員外出就餐,遞送文件時可使用。

640 (1).png

圖7 輔助設備區


氣務管理模式

640 (2).png

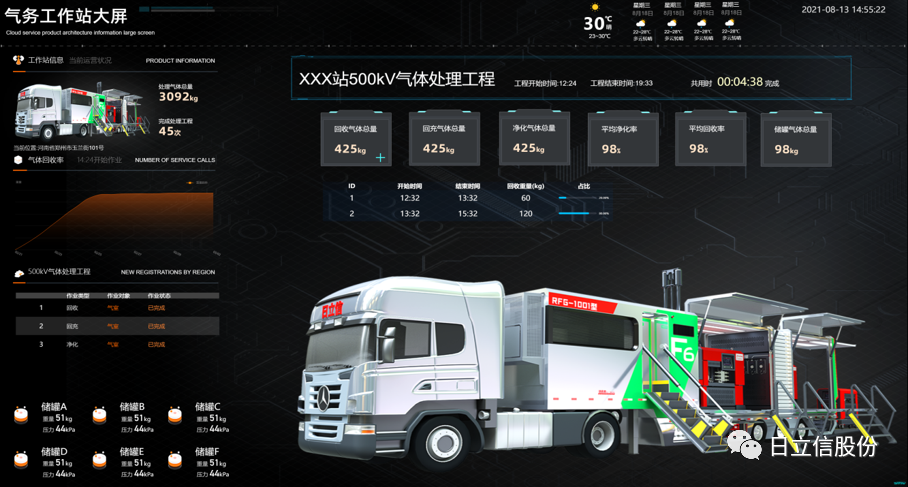

設備數據監控系統


作業設備數據監控系統,可對作業設備的工作狀態、傳感器監測值等信息進行集中采集,并存儲在數據庫中,為實時數據展示、歷史數據查詢及作業數據分析提供支撐。作業管理系統可填寫工作單及工作計劃,按照工作單對工作流程、數據流進行集中管理匯總分析,每個工作單均可提供實時的回收速率、回收率、抽真空速率、充氣速率曲線,并為氣體檢測數據提供標準判定表,可準確判定氣體各項指標是否符合標準要求。

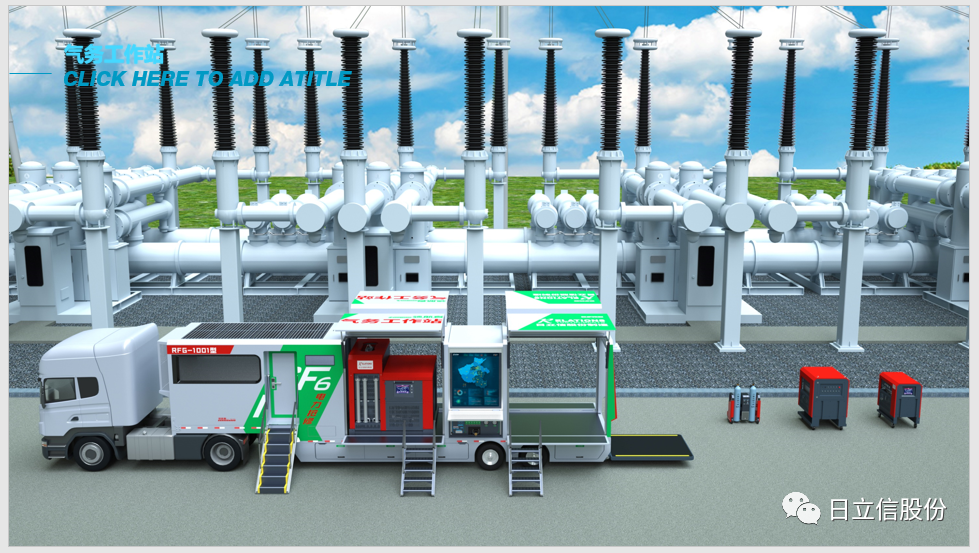

應用場景

640 (3).png


六氟化硫氣務作業設備主要包括:前置回收裝置、抽真空裝置、不間斷充氣裝置、大功率回收凈化裝置。

SF?/N?混合氣體作業設備主要包括:大功率回收裝置、前置回收裝置、抽真空裝置、制氮裝置、混合氣體配氣罐充裝置。

標準化的設備配置可應用于高壓電器氣務的全范圍、全流程作業,也為氣務工作站的數字化規范化運維管理提供了堅實的基礎。
