概覽

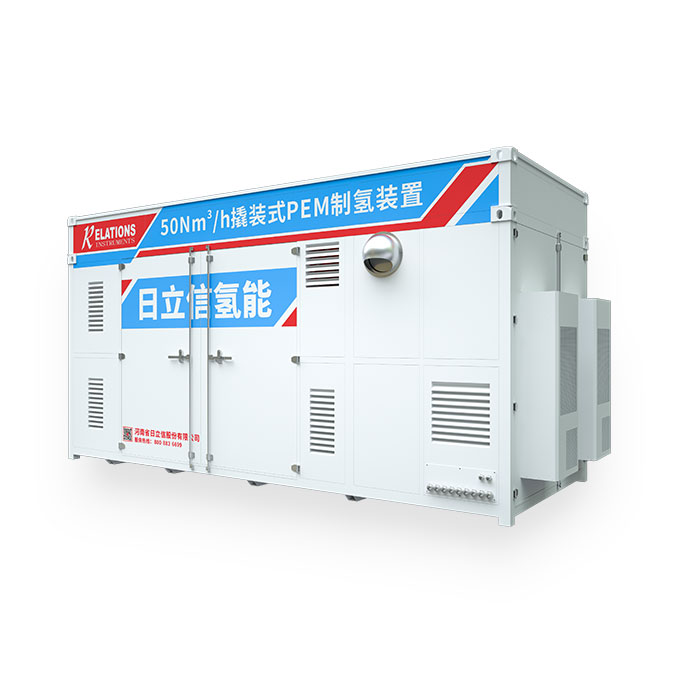

PEM電解水制氫裝置

產品用途|高集成度 ? 儲氫密度高 ? 可跨季節長周期儲能

產品名稱PEM電解水制氫裝置

氫氣純度> 99.99%

氫氣露點< -65°C

出氫壓力(0~3)MPa(可調)

過程控制PLC自動控制

電解電耗≤4.5KWh/Nm3

性能



配置

產品參數及尺寸

PEM電解水制氫技術參數

氫氣產量

2Nm3/h

5Nm3/h

10Nm3/h

20Nm3/h

50Nm3/h

100Nm3/h

氫氣純度

> 99.99%

氫氣露點

< -65°C

出氫壓力

(0~3)MPa(可調)

耗  水  量

2 L/h

5 L/h

10 L/h

20L/h

50 L/h

100 L/h

原料水要求

自來水

過程控制

PLC自動控制

電解電耗

≤4.5KWh/Nm3

氮?dú)獯祾咧脫Q壓力

(0.1~1.6)MPa

冷卻方式

循環水冷

安裝方式

撬裝式

供電電源

控制系統AC380V(電解槽電源可根據用戶定制)

尺       寸


2.4m*2.4m*2.6m

(L * W * H)

6m*2.4m*2.6m

(L * W * H)

8m*2.4m*2.6m

(L * W * H)

12m*2.4m*2.6m

(L * W * H)

功能特點

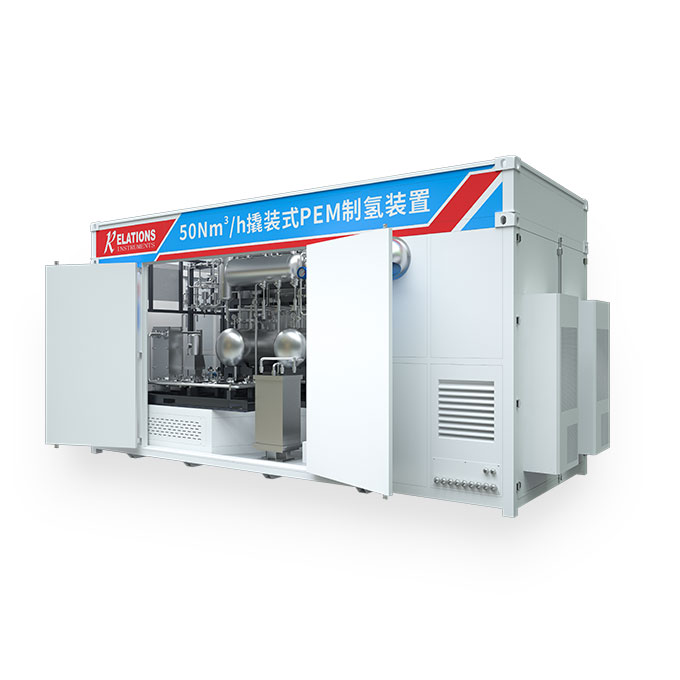

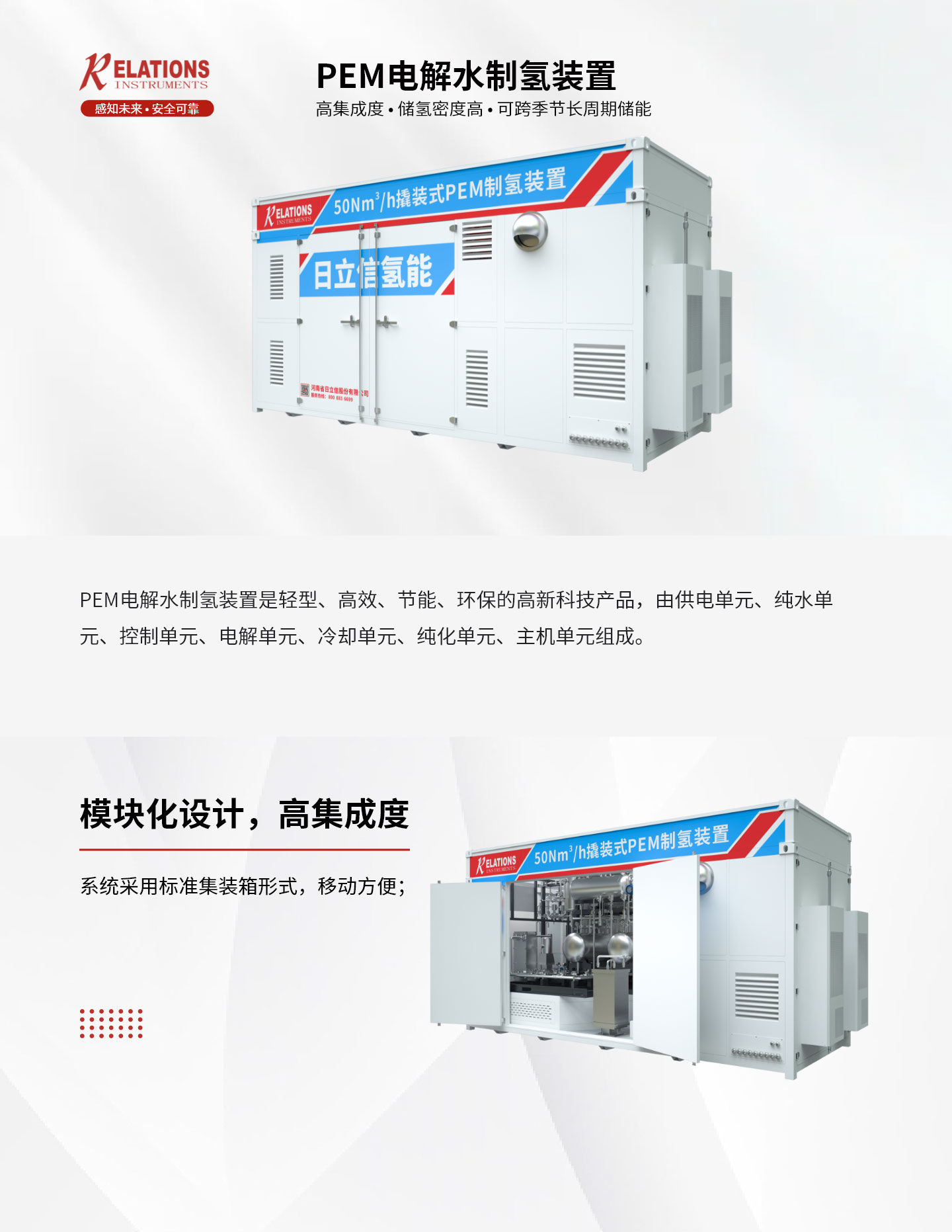

撬裝式模塊化設計，移動方便；

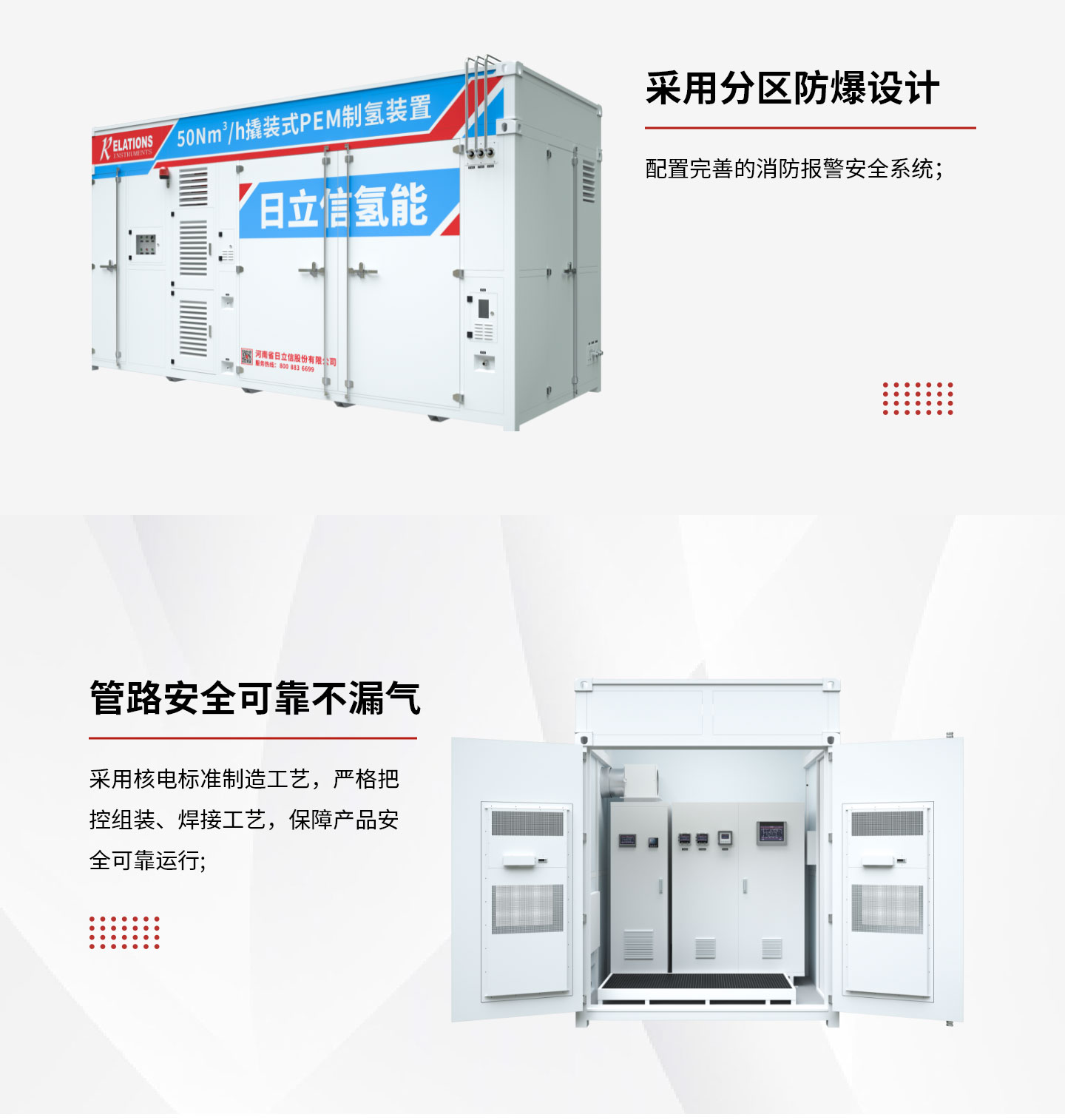

采用分區防爆設計，配置完善的消防報警安全系統；

采用核電級整體焊接工藝，減少漏點保證產品安全運行。

適用標準

GB/T 37562-2019  《壓力型水電解制氫系統技術要求》

GB/T 37563-2019  《壓力型水電解制氫系統安全要求》

GB/T 37244-2018  《質子交換膜燃料電池汽車用燃料氫氣》

GB/T 19774-2005  《水電解制氫系統技術要求》

GB 50058-2014  《爆炸和火災危險環境電力裝置設計規范》

GB 50177-2005  《氫氣站設計規范》

應用領域

該系統可滿足“源網荷”多側氫儲能、特高壓輸電受端氫、（大型場所備用）

應急電源、熱電聯供、微電網局域網等多種應用場景需求。


下載資料
