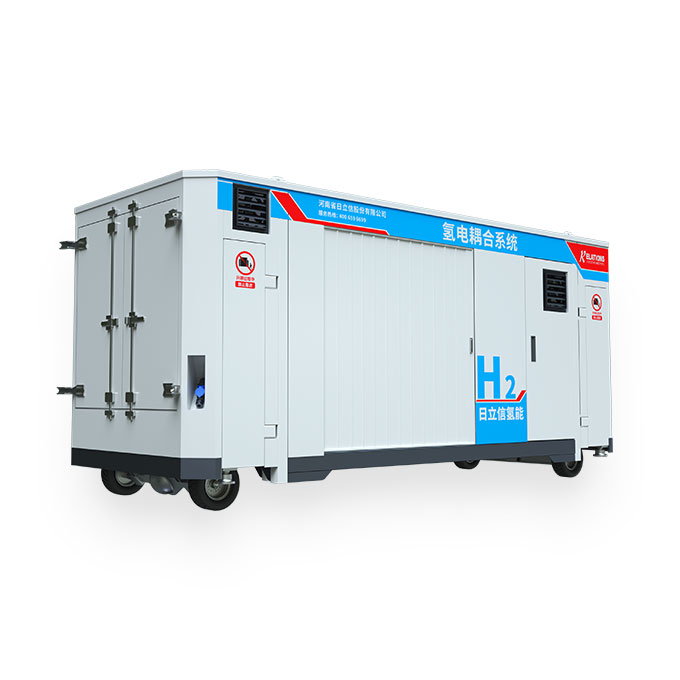

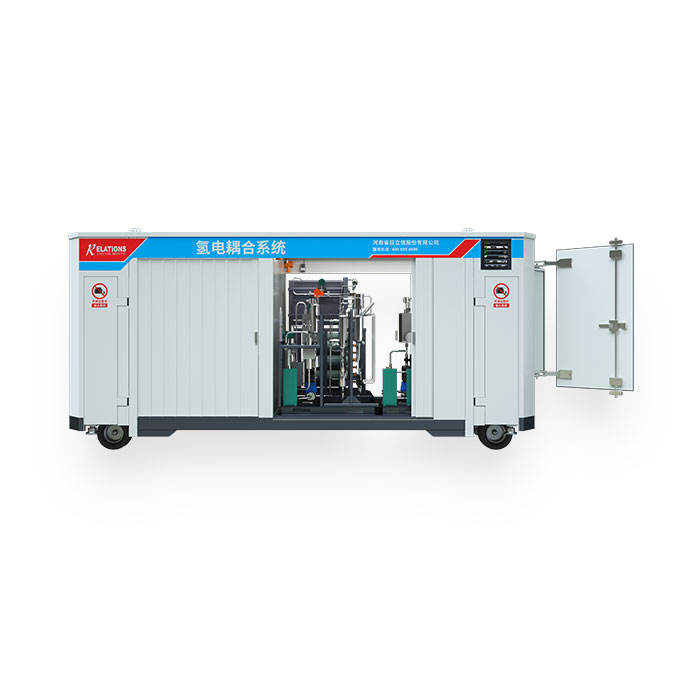

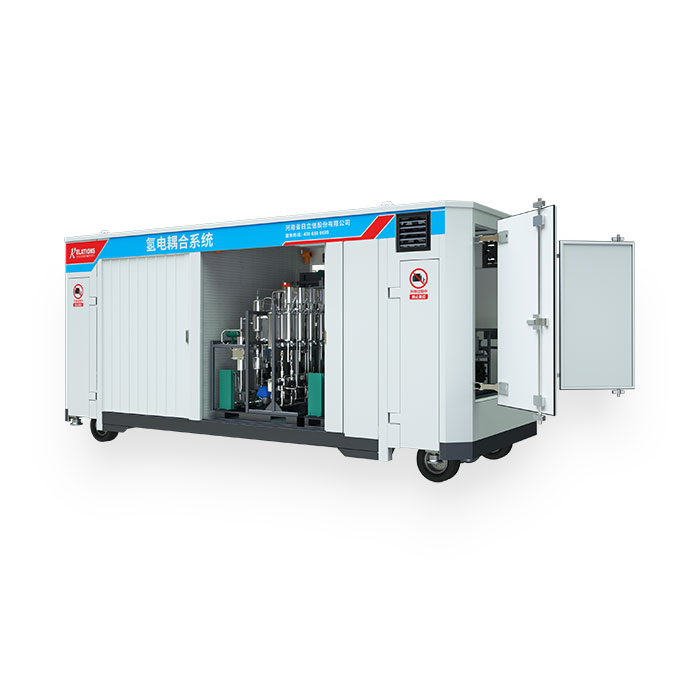

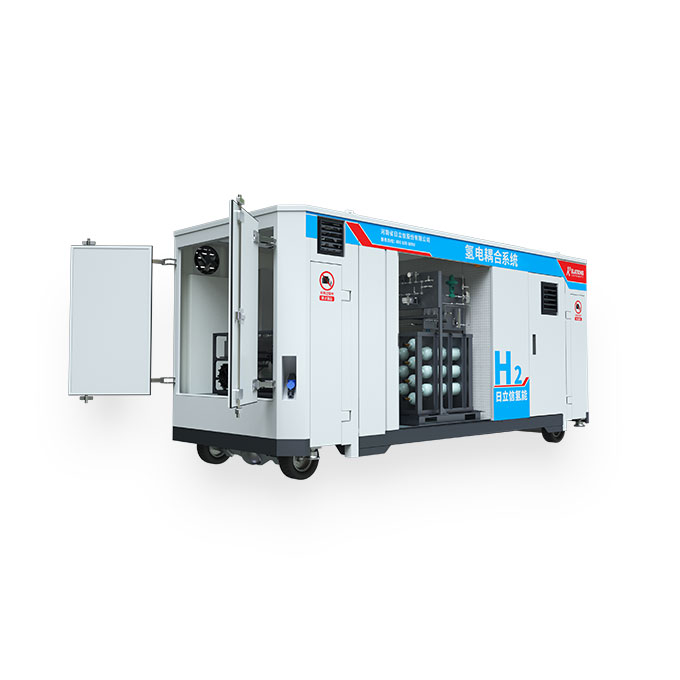

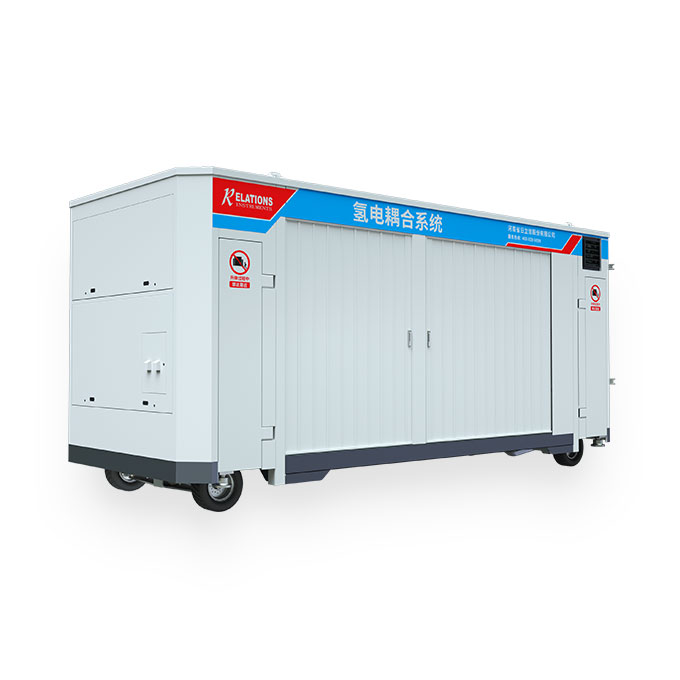

氫電耦合系統

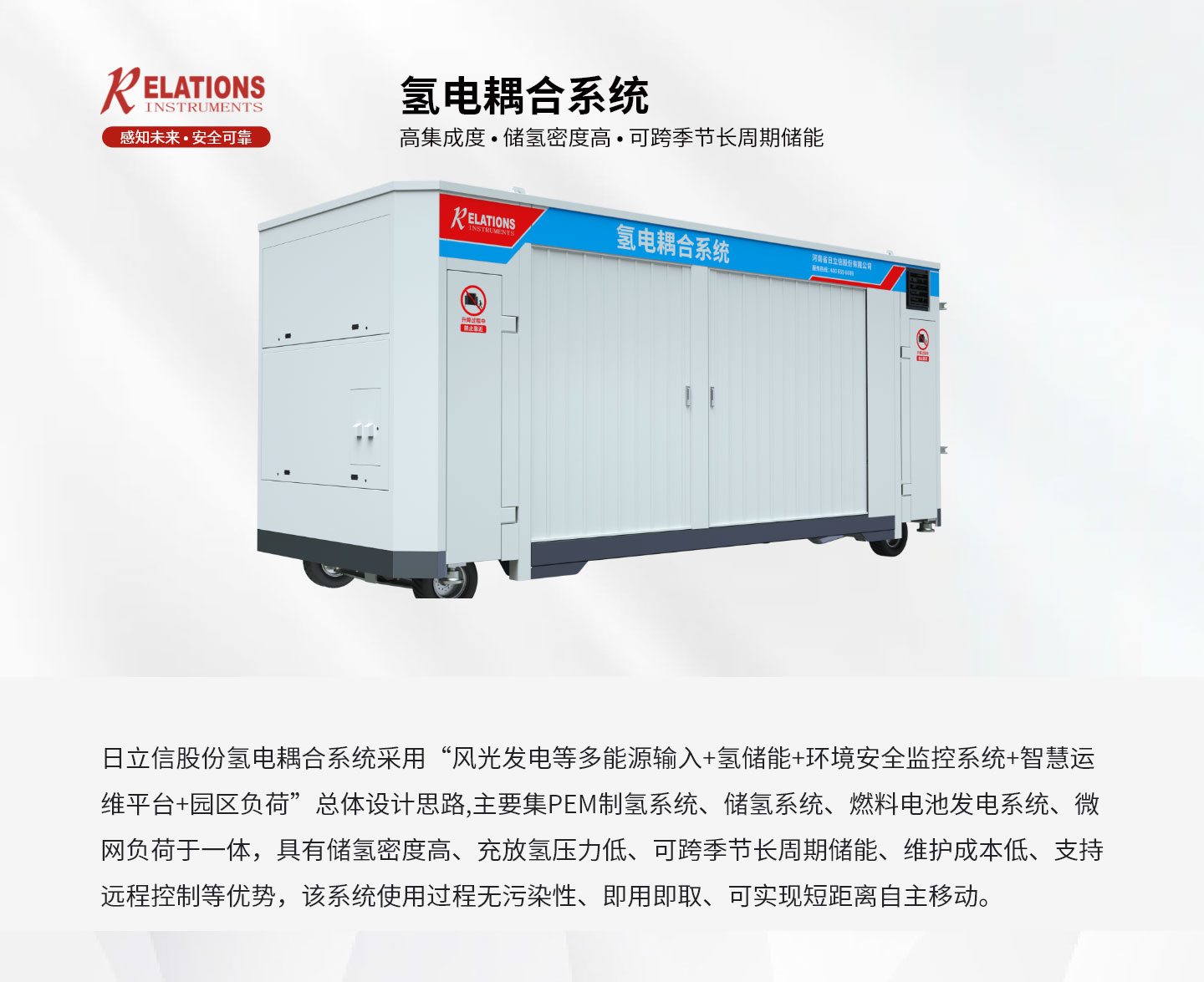

產品用途|高集成度 ? 儲氫密度高 ? 可跨季節長周期儲能

產品名稱氫電耦合系統

風光發電輸出電壓：AC380V

氫氣純度99.999%

原料水自來水

制氫電源AC380V

性能




配置

產品參數及尺寸

參數名稱

參數值


風光發電

輸出電壓：AC380V  輸出功率根據客戶需求裝配


氫氣純度

99.999%


制氫輸出壓力

≤3MPa(0~100%可調)


制氫耗水量（每公斤氫氣）

11 L水


原  料  水

自來水


制氫電源

AC380V


制氫耗電量

≤4.5kWh/Nm3


儲氫壓力

固態儲氫: 3Mpa，高壓氣態儲氫： 35Mpa/70Mpa

(儲氫量根據客戶要求配置）


燃料系統發電功率

（每公斤氫氣）

15kWh

(發電功率和輸出電壓類型根據客戶要求配置）


制熱效率

熱電聯供單制熱效率：（40~50）%

全部制熱效率：(80~90)%


熱水溫度

(45~70）℃


防護等級

IP54


管路材質

316L


集裝箱尺寸

20英尺（長6.1m）或40英尺（長12.2m）

功能特點

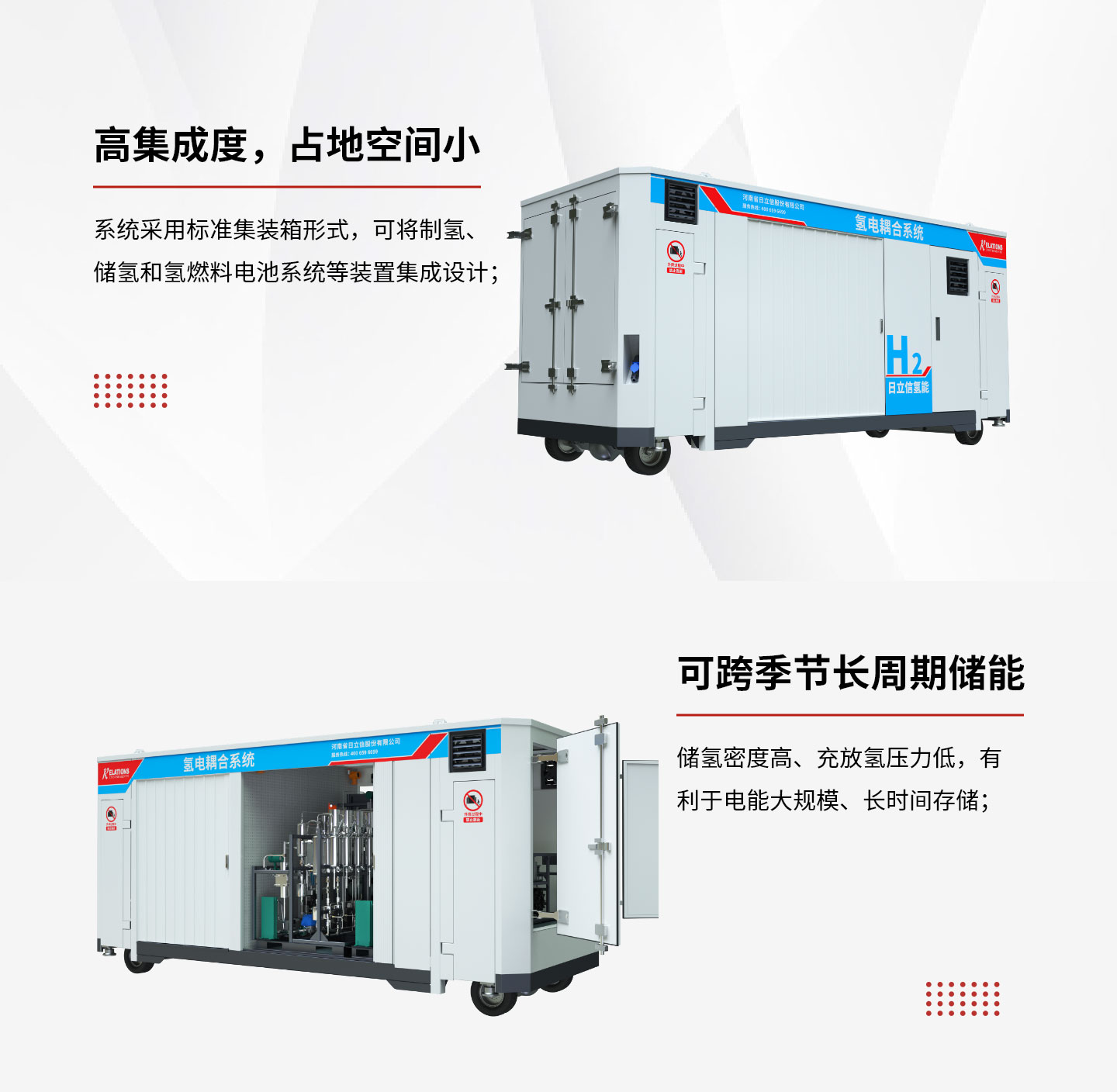

系統采用標準集裝箱形式，可將制氫、儲氫和氫燃料電池系統等裝置集成設計;

儲氫密度高、充放氫壓力低，有利于電能大規模、長時間存儲;

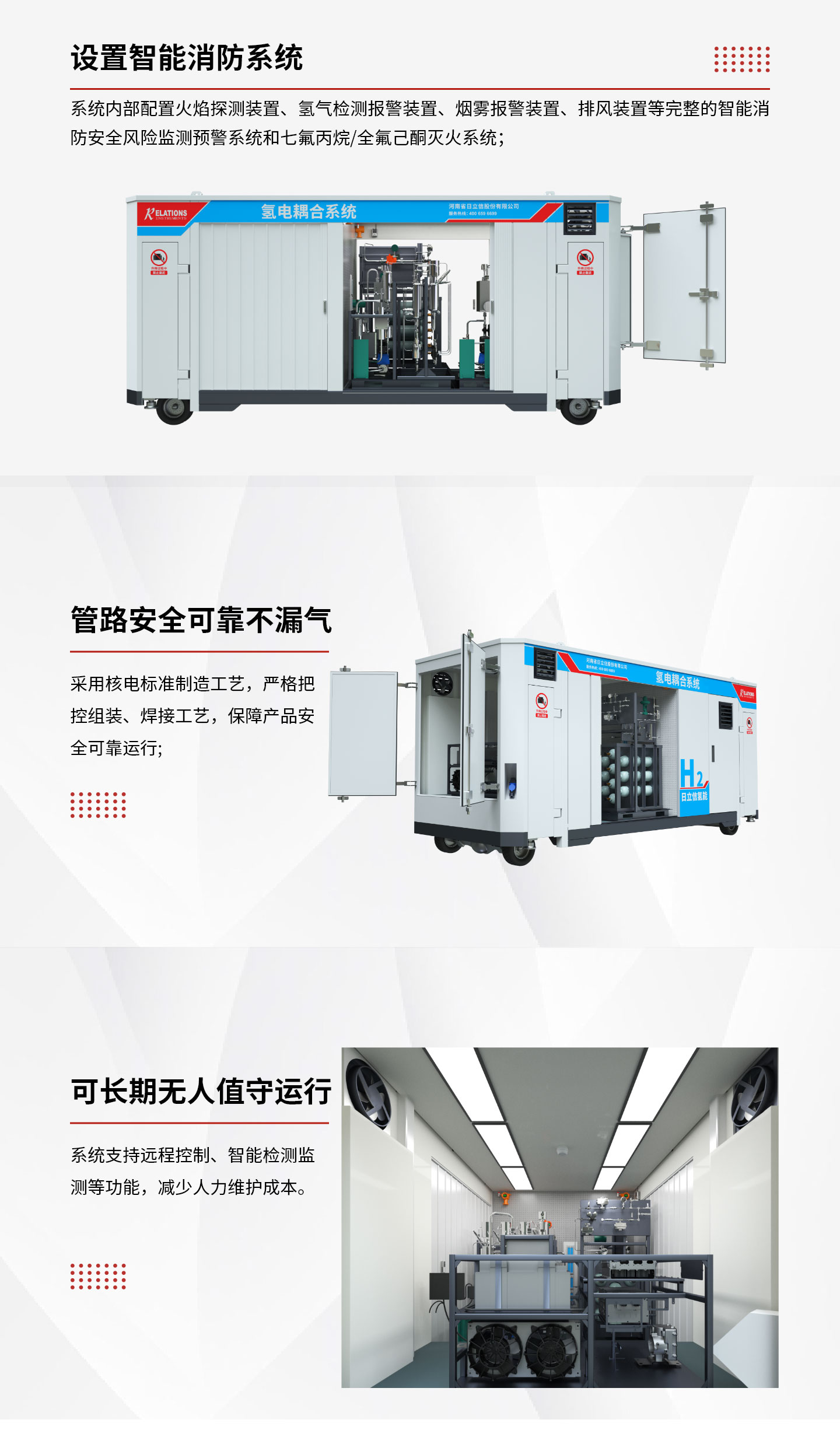

系統內部配置火焰探測裝置、氫氣檢測報警裝置、煙霧報警裝置、排風裝置等完整的智能消防安全風險監測預警系統和七氟丙烷/全氟己酮滅火系統;

采用核電標準制造工藝，嚴格把控組裝、焊接工藝，保障產品安全可靠運行 ;

系統支持遠程控制、智能檢測監測等功能，減少人力維護成本。

應用領域

該系統可滿足“源網荷”多側氫儲能、特高壓輸電受端氫、（大型場所備用）應急電源、熱電聯供、微電網局域網等多種應用場景需求。
